Réseau PERT
Le graphique PERT est une technique de gestion de projet qui sert à visualiser la dépendance des tâches et de procéder à leur ordonnancement ; c'est un outil de planification.
Catégories :
Recherche opérationnelle - Outil de gestion de projet - Outil du management - Management
Recherche sur Google Images :
Source image : management-projet.org Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur. |
Page(s) en rapport avec ce sujet :
- Il s'agit de modéliser sous la forme d'un réseau PERT le projet défini par : “ la... Á Pain (tartines) à griller, sur lesquelles on étalera beurre, puis confiture.... Date de début au plus tôt : date avant laquelle la tâche ne peut... (source : scribd)
- entre les tâches. Le réseau PERT s'attache lui, principalement aux.... latéral d'une tâche avec la souris provoque un début de tâche à date fixe.... La durée de la tâche peut être figée (3 minutes pour faire fondre le beurre) ou... (source : univ-reims)
Le graphique PERT est une technique de gestion de projet qui sert à visualiser la dépendance des tâches et de procéder à leur ordonnancement ; c'est un outil de planification. Le terme PERT est l'acronyme de program (ou project) evaluation and review technique, ce qui veut dire «technique d'évaluation et d'examen de programmes» ou «de projets», ou encore «Technique d'élaboration et de mise à jour de programme» ; c'est aussi un jeu de mots avec l'adjectif anglais «pert», signifiant «malicieux», «mutin».
Dans le vocabulaire de l'ensemble des jours, un projet sert à désigner une action future. Dans l'ingénierie (activité des ingénieurs et techniciens), un projet sert à désigner la totalité des actions en cours d'élaboration.
On utilise un graphe de dépendances. Pour chaque tâche, on indique une date de début et de fin au plus tôt et au plus tard. Le diagramme sert à déterminer le chemin critique qui conditionne la durée minimale du projet.
L'objectif est de trouver la meilleure organisation envisageable pour qu'un projet soit terminé dans les meilleurs délais, et d'identifier les tâches critiques, c'est-à-dire les tâches qui ne doivent souffrir d'aucun retard sous peine de retarder la totalité du projet.
Cette méthode d'organisation est probablement l'une des plus strictes en rigueur mais également l'une des plus puissantes (voir «actigramme» de l'Organisation scientifique du travail — OST) ; c'est grâce à de telles méthodes qu'il a été envisageable de construire en 2 ans uniquement une machine aussi gigantesque que le transatlantique Queen Mary 2 (voir historique ci-dessous). [réf. nécessaire]
Histoire
Le PERT est créé en 1956 à la demande de la marine américaine, qui veut planifier la durée de son programme de missiles balistiques nucléaires miniaturisés Polaris. L'enjeu principal est de rattraper le retard en matière de balistique comparé à l'URSS, après le choc de la «crise de Spoutnik». L'étude est réalisée par la société de conseil en stratégie Booz Allen Hamilton[1]. Tandis que le délai d'origine de ce programme – qui a fait intervenir 9000 sous-traitants et 250 fournisseurs – était de 7 ans, l'application de la technique du PERT a permis de diminuer ce délai à 4 ans. L'attribution du succès du programme Polaris à l'usage du PERT a néanmoins fait l'objet de critiques documentées, surtout par H. Sapolski (The Polaris System Development, Harvard University Press, 1972).
Un petit exemple appétissant : la dégustation du gâteau meringué
Papi Salva et Mamie Dori passeront à 16h00, et toute la famille veut leur faire goûter un délicieux gâteau meringué. Mais il est déjà 14h15 et le travail ne manque pas : Il faut élaborer la pâte, ce qui prend 10 minutes, mais avec du beurre préalablement ramolli à température ambiante 20 minutes. Confectionner la garniture meringuée nécessite 45 minutes, et la cuisson du gâteau dure 20 minutes. Mettre la table (assiettes, verres, cuillères, serviettes, ... ) est expédié en 10 minutes, mais il faut aller acheter du beurre et des œufs, car n'y en a plus. Heureusement l'épicerie d'à côté est ouverte et les courses ne dureront qu'un quart d'heure.
Les questions fusent :
- Est-ce que tout sera prêt lorsque Papi et Mamie arriveront ?
- Est-ce que nous aurons le temps d'aller au salon pour regarder notre émission préférée J'irai manger du gâteau chez vous, qui passe sur la Cinquième de 15h35 à 16h00 ?
- Est-ce qu'on peut perdre du temps sur certaines tâches, sans terminer en retard ?
Maman explique comment on va résoudre le problème (devant Papa une fois toujours admiratif…) :
- Pas question de massacrer le gâteau, ni de manger avec les doigts pour gagner du temps. Les tâches à effectuer ne peuvent par conséquent pas être accélérées.
- Il va falloir être malin dans l'ordre des tâches, et pour cela il existe une méthode…
Mise en œuvre

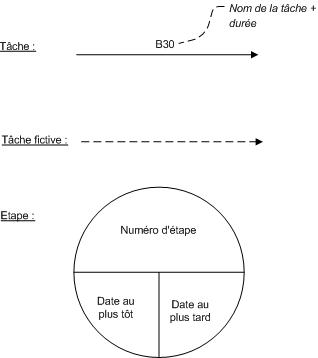

Dans la méthode PERT, on calcule deux valeurs pour chaque étape :
- la date au plus tôt : il s'agit de la date à laquelle la tâche pourra être commencée au plus tôt, en tenant compte du temps indispensable à l'exécution des tâches précédentes.
- la date au plus tard : il s'agit de la date à laquelle une tâche doit être terminée à tout prix si on ne veut pas retarder la totalité du projet.

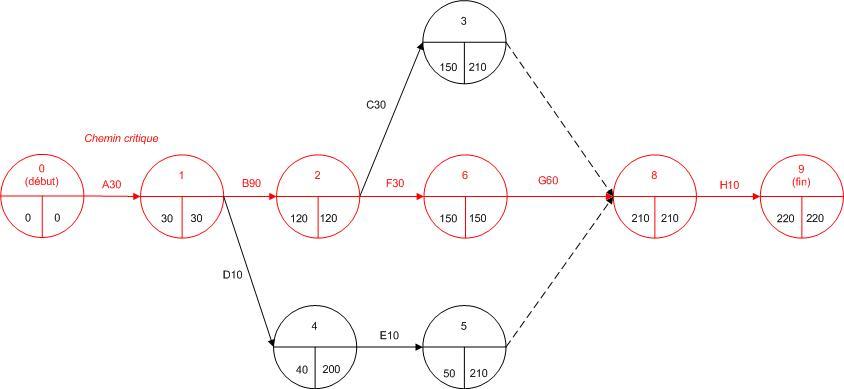

On peut ainsi représenter les relations entre les tâches et les étapes par le diagramme suivant :
- Étude, réalisation et acceptation des plans
- Préparation du terrain
- Commande des matériaux
- Creusage des fondations
- Commande portes et fenêtres
- Livraison des matériaux
- Construction des fondations
- Livraison des portes et fenêtres
- Construction des murs
- Mise en place des portes et fenêtres
Tableau des niveaux :
- a b
- c e d
- f h
- g
- i
- j
Pour tracer le diagramme, il faut prendre garde à ce que les flèches ne se croisent pas.
Pour déterminer la date au plus tôt d'une tâche, il faut parcourir le diagramme de gauche à droite et calculer le temps du plus long des chemins menant du début du projet à cette tâche. S'il y a plusieurs sous-chemins, on effectue le même calcul pour chacun et on choisit la date la plus grande.
Pour déterminer la date au plus tard d'une tâche, il faut parcourir le diagramme de droite à gauche, et soustraire de la date au plus tard de la tâche suivante la durée de la tâche dont on calcule la date au plus tard. S'il y a plusieurs sous-chemins, on effectue le même calcul pour chacun et on choisit la date la plus petite.
La différence entre la date au plus tard et la date au plus tôt d'une tâche se nomme la marge totale.
On dit qu'une tâche de A vers B est critique si la différence entre la date au plus tard de B et la date au plus tôt de A est égale à la durée de la tâche à accomplir. La totalité des tâches critiques forme le chemin critique, c'est-à-dire le chemin sur lequel aucune tâche ne doit avoir de retard pour ne pas retarder la totalité du projet.
La marge libre est le délai de retard maximum qu'on peut apporter à la mise en route d'une tâche, sans pour tout autant que les tâches suivantes en soient affectées. Elle est égale à la différence entre :
- La plus petite date au plus tôt des tâches suivantes
- La date au plus tôt de la tâche dont on calcule la marge à laquelle on rajoute sa durée
Application au gâteau meringué
- Eh bien, reprend Maman, il va falloir chercher un enchaînement des tâches qui permette d'y arriver. Nous représenterons cet enchainement par un diagramme PERT.
- Par quoi je débute, Maman ?
- Par réfléchir ! On ne peut pas faire n'importe quoi : il est impossible de commencer à faire la pâte si le beurre n'est pas ramolli. De même on ne peut pas faire ramollir le beurre si on ne l'a pas acquis !
Première étape : recenser les tâches et leurs antécédents directs
- Alors, dit Papa, nous allons recenser ce qui doit être fait au moment de commencer chaque tâche. A titre d'exemple, il faut noter que ramollir le beurre est indispensable à la fabrication de la pâte. Par contre, il ne faut pas noter qu'acheter le beurre est indispensable à faire la pâte. On le dira lorsque on examinera ce qui doit être fait avant de ramollir le beurre : le noter une seule fois suffit, et ça évitera de s'embrouiller ;
- Oui, complète Maman : on ne listera que les antécédents directs.
Tâches | Durée | Antécédent (s) direct (s) |
---|---|---|
P : élaborer la Pâte | 10 | R |
R : Ramollir le beurre | 20 | A |
G : faire la Garniture | 45 | A |
C : Cuire | 20 | P, G |
D : Dresser la table | 10 | aucun |
A : Acheter les ingrédients | 15 | aucun |
- D'accord Papa, mais on fait quoi avec ce tableau ?
- Nous allons le compléter pour pouvoir dessiner le diagramme.
Deuxième étape : renseigner le tableau des successions
- Oui, dit Papa, il va falloir recenser quelles tâches succèdent directement à chacune des nos tâches. Je vais par conséquent rajouter au tableau tout autant de colonnes que de tâches.
- Et puis, on ne mettra que les successeurs directs, pour ne pas s'embrouiller (comme pour les antécédents).
- Lorsque je mets une croix dans la case de la ligne'tâche élaborer la Pâte'et de la colonne'successeur Cuire la pâte', c'est pour dire que la cuisson intervient après l'élaboration de la pâte sans tâche intermédiaire. Ça veut dire qu'il peut y avoir un temps mort, par exemple pour attendre l'aboutissement d'une autre tâche, mais il n'y a pas de tâche entre les deux.
- Mais Papa, c'est compliqué à remplir ton tableau !
- Il y a une astuce reprend Maman :
Regarde la ligne de la tâche'P élaborer la Pâte' : tu vois qu'il y a un antécédent direct, et c'est'R ramollir le beurre'. Alors tu prends la rangée'R', et tu coches la case de la tâche'P'.
Deuxième exemple : la tâche'C : Cuire'possède deux antécédents directs, P et G. Alors tu prends les lignes'P'et'G'pour cocher la case'C'.
A la fin, tu obtiens ce tableau :
Tâches | Durée | Antécédent (s) direct (s) | Successeur (s) direct (s) | |||||
---|---|---|---|---|---|---|---|---|
P | R | G | C | D | A | |||
P : élaborer la Pâte | 10 | R | X | |||||
R : Ramollir le beurre | 20 | A | X | |||||
G : faire la Garniture | 45 | A | X | |||||
C : Cuire | 20 | P, G | ||||||
D : Dresser la table | 10 | aucun | ||||||
A : Acheter les ingrédients | 15 | aucun | X | X |
- Mais, Maman, on n'a fait que basculer les lignes en colonnes, les redresser verticalement. A quoi ça sert ?
- Eh bien, c'est bien plus facile pour créer le diagramme.
Troisième étape : dessiner le diagramme
- En effet, je vois d'un coup d'œil quels sont les antécédents directs et les successeurs directs d'une tâche :
- L'élaboration de la pâte se situe entre'ramollir le beurre'et'cuire'.
- L'achat des ingrédients est suivi par le ramollissement du beurre et la confection de la garniture. Par contre l'achat n'est précédé par aucune tâche : je peux par conséquent envisager de le faire au début.
- La cuisson est impérativement précédée par la pâte et la garniture, mais n'a pas de successeur : je peux par conséquent procéder à la cuisson tout à la fin.
- Dresser la table n'est précédé ni suivi d'aucune tâche. Je peux par conséquent le faire n'importe lorsque, pourvu d'avoir terminé à la fin des opérations.
- Pour les tâches'ramollir le beurre', et'faire la garniture'il n'y a rien de spécial.
En rassemblant ces éléments, j'obtiens un diagramme PERT'vierge'. Il me donne l'enchaînement mais pas l'heure à laquelle je dois commencer mes tâches. Pour l'instant, je ne sais pas encore si je pourrais terminer à temps.
